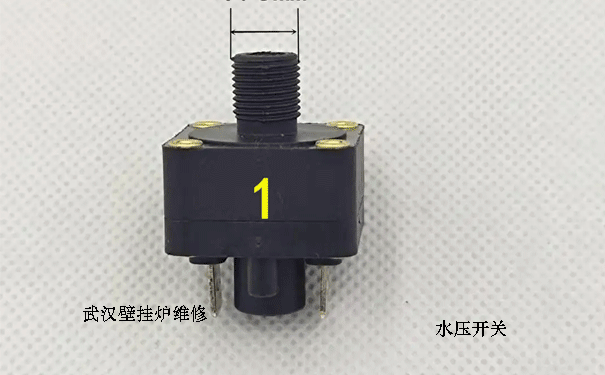

二线水压开关：内部就是一个开关，两个触电点，当压力大于0.5bar时，压力开关就闭合，两个端子就导通了，导致信号传给主板，采暖系统压力正常，可以正常启动工作，进入下一步程序。

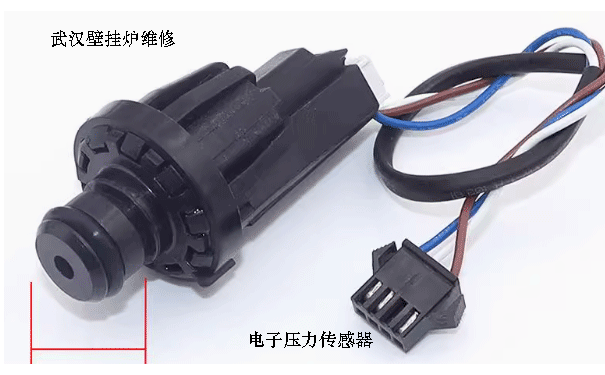

三线水压开关：也叫电子压力传感器，这种带有电子压力传感器壁挂炉，一般减少了物理的压力表，就是通过水压传感器，感知水的压力，然后把压力信号传给主板，主板控制系统的运行。三线水压开关，内部有一个小的集成电路，和一个霍尔传感器，叫线性霍尔传感器，就是当磁铁靠近它的距离不同时，它的输出电压也不同，磁铁离得霍尔传感器越近，输出电压就越高。当采暖系统压力越大，水压开关内部的小磁铁就离霍尔传感器越近，根据磁铁远近距离的不同,霍尔输出的电压就不同了，从而我们主板检测的信号电压，主板通过信号电压显示水压。





    三根线作用分别为输入电压、地线、输出电压。
