低温热水地暖辐射供暖结构图-武汉菲斯曼地暖安装。

作者:武汉菲斯曼地暖 添加时间:2015-4-14 19:13:44 浏览:

 很多客户不知道地暖是如何安装的。下面武汉舒适家把地暖结构图层以图文结合的方式总结整理下,希望大家能更清楚的了解地暖是如何安装和施工的。

地面装饰材料:采用瓷砖、大理石等材料,不建议用地毯。
豆石混凝土:豆石不宜过大,填充层的厚度不宜小于50mm,太薄地面畜热少,壁挂炉开启频率增加,减少壁挂炉的使用寿命。
钢丝网:直径4-6mm,有效的增加了豆石混凝土的抗压截荷,防止地面开裂。
采暖管道:一般采用PERT管道、PEX-a、PEX-b、PEX-c、pb管道。间距为200mm、250mm、300mm。
反射腊层:采用地暖专用反射膜、有效防止热量向下辐射。
保温板:采用面积密度大于25.0kg/m,导热系数小于0.03W/(M.K)的聚苯乙烯保温板,厚度不应该小于20mm。
边角保温材料:采用高发泯然聚乙泡沫塑料,厚度不应小于10mm。

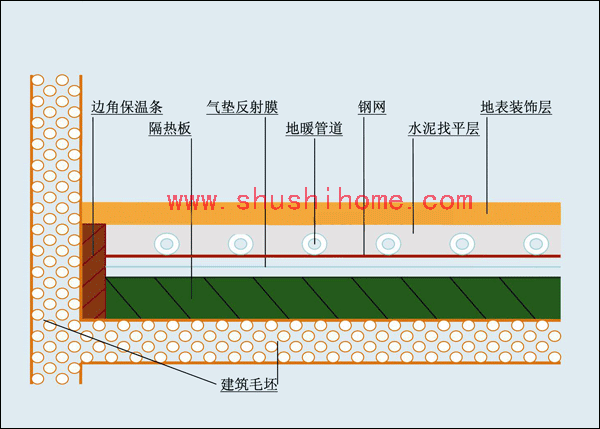

武汉菲斯曼地暖安装,地暖结构示意图
地暖结构示意图

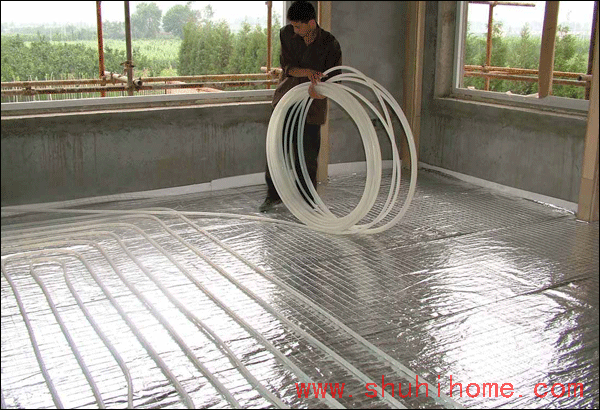

低温水地暖辐射采暖施工图,武汉地暖安装
低温水地暖安装施工图
