地暖是如何安装的?-水地暖安装流程示意图。

作者:菲斯曼地暖 添加时间:2017-1-14 15:13:57 浏览:

  武汉安装地暖的用户越来越多,由于地暖是安装在地板下方,没有暖气片采暖系统那么直观,很多客户不知道地暖是如何安装的。今天舒适家小编把地暖的安装流程总结整理如下:

一、安装地暖前期定位
  施工前,安装公司应先对地面找平层进行检验,并与业主交接现场,确定温控器、分集水器、壁挂炉以及壁挂炉烟道孔等的位置。同时设置好需要预留的尺寸和大小,方便安装公司走管布线。

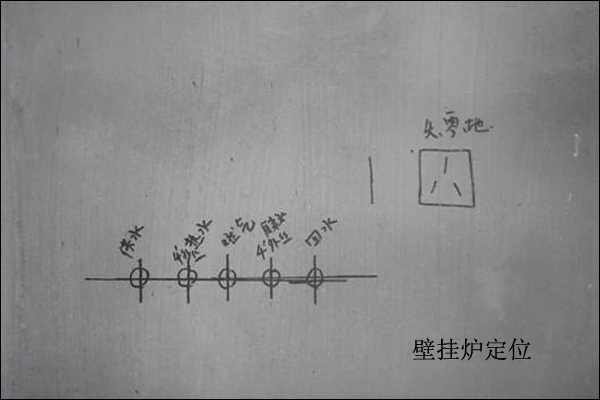

暖气定位
二、安装水地暖分集水器
  将分集水器按预先划定的位置靠体安装,安装做到平直、牢固。地暖分集水器应该遵守如下要求。
1.为保证分集水器将来维修,分水器所在位置必须保证分水器可整体拆卸
2.分水器安装时上沿高度不低于600MM
3.分集水器路数应该与设计相符合。
4.分集水器附近留有一个三空插座。
5.分集水器的进回水两端应安装压力表、自动排气阀。
6.分集水器固定好之后连接壁挂炉给回水主管道。
7.分集水器安装完毕临时用反射膜进行覆盖保护,防止落水泥、油漆等污染物。

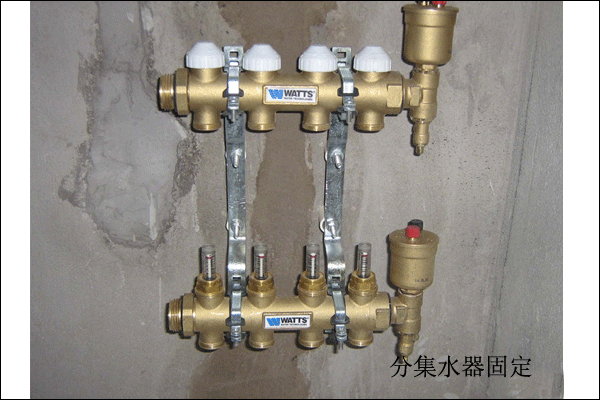

地暖分集水器
三、铺设保温板
  根据实际尺寸裁切保温板,进行铺设,铺设时要为管道留出空挡。在铺设保温板过程中应保证现场干净整齐,保温板主要是起到保温作用,防止使用时地暖温度向下传递,安装得规范不规范直接影响到后期的能耗。具体要求如下:
1.整板放在四周,切割板放在中间。
2.平整度,高差不允许超过正负5MM。
3.缝隙不大于5MM。

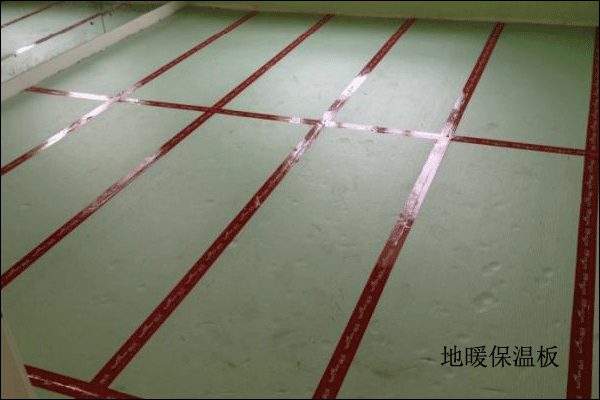

地暖保温板
四、铺设反射膜和钢丝网
 反射膜须紧贴保温板,铺设反射膜的作用是阻止地暖管热量向下辐射(即辐射传导),钢丝网的铺设可以将管材固定起来,增加管材的承重,有效防止地板开裂。一般采采用10CM*10CM的钢丝网。
1.钢丝网片用卡钉固定。
2.卡钉位置钉于钢丝网片四角与中间位置,每片钢丝网片卡钉数量不得少于8个。
3.不得出现钢丝网片翘起现象。
4.钢丝网片必须铺设在反射膜上面。

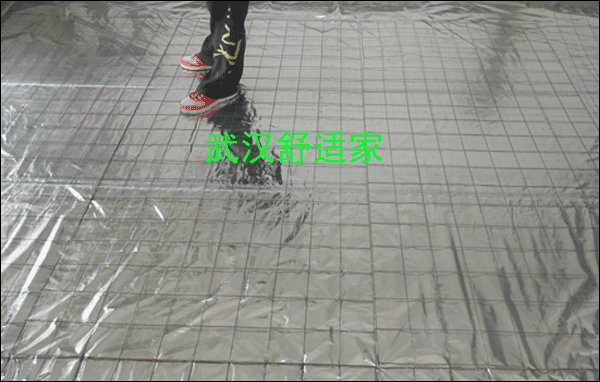

地暖钢丝网
五、地暖管道安装
  地暖管的铺设对施工技术的要求很高,为保证后期使用时地暖散热均匀,地暖管的铺设也要求地暖管必须均匀分布在地面上,管与管间距离为200mm,管道与墙体之间距离在100—150mm,并且每个回路与回路之间管长相距不能超过20M。铺设好之后用塑料卡钉或扎带将地暖管固定在保温板和钢丝网上。安装过程中要注意不要污染管道。

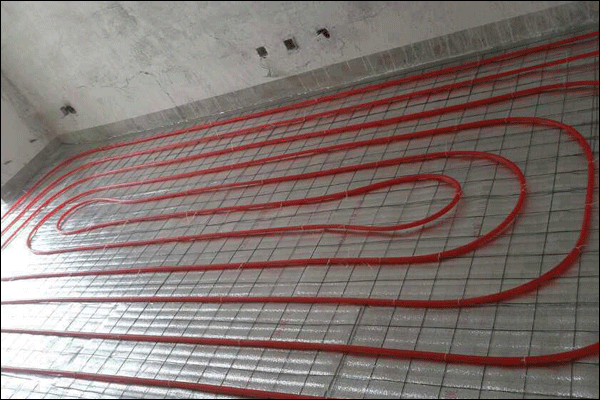

地暖管道安装
六、连接地暖管与分集水器
  连接地暖管与分集水器,检查管路是否有损伤,并对系统进行水压试验。在检查铺设的管路无损伤且管间距符合设计要求后,先对系统进行冲洗,再进行水压试验。

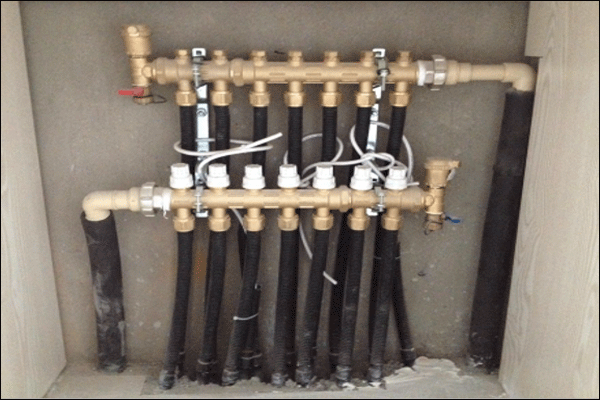

地暖分集水器安装
七、铺设混凝土层
  混凝土层对整个地暖系统起到保护作用,可以固定水管,保护水管以免由于热胀冷缩挤压变形,同时可以让热量分布更均匀,用户感觉更舒适。
1、混泥土铺平后地面高度差必须小于五毫米。
2、铺设混泥土时,在地漏、过道、门口等地方一定要做好标记,以防后期施工中不当行为破坏地暖管道。
3、细石混凝土保护层铺设,铺设前先检查压力表,测试压力一般为0.8Mba左右,如果低于0.4Mba时就一定检查管道电否有问题。

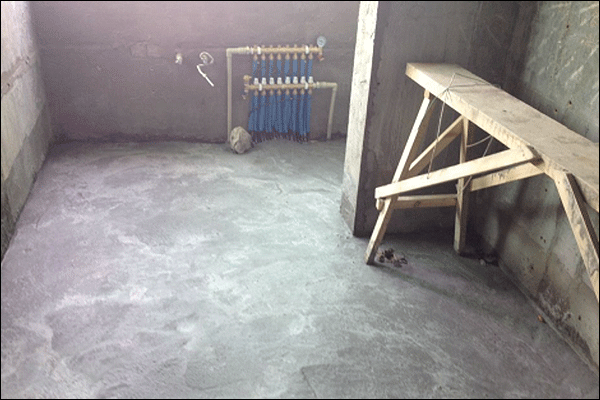

地暖回填安装
八、铺设地面材料
 复合地板和瓷砖都是比较适合地暖的地面材料,瓷砖的导热效果好,抗变形能力强,是地暖采暖的理想选择。近年来,有不少进行过加工处理的实木地板也可用在地暖上,这时需先了解清楚再进行选购安装。
九、安装壁挂炉、温控系统。
  安装壁挂炉对整个供水环路水温及水力平衡进行调试,设置好地暖温控器参数,高度好系统后教业主使用,提醒业主应该注意那些问题。

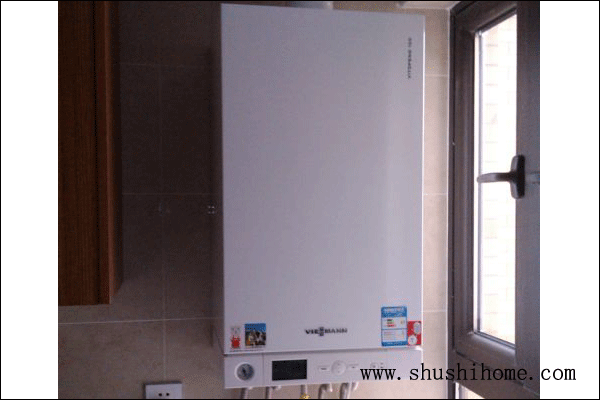

 燃气壁挂炉安装
