武汉菲斯曼暖气暗装-菲斯曼WH1D24KW+普罗菲铸铝暖气片

作者: 添加时间:2013-9-7 17:34:04 浏览:

武汉菲斯曼暖气暗装方案-菲斯曼WH1D24KW+意大利普罗菲高压铸铝暖气片

设计要求:采暖面积面积86个采暖面积,采暖热负荷需求150W/平方设计。

暖气片选配:

客餐厅采暖面积:38平方,1600*10300*20

主卧采暖面积:13平方,1600*7

小孩房采暖面积:12平方,300*18

书房采暖面积:15平方,300*14

主卫采暖:800*400背娄

次卫采暖:800*400背娄

壁挂炉:德国菲斯曼WH1D24KW原装进口型,放置在靠餐厅阳台。

管道设计: 采用乔治费歇尔PB管,双管同程式采暖。

暖气片开关:采用意大利盖亚阀门,分区控制。

武汉菲斯曼暖气片暗装

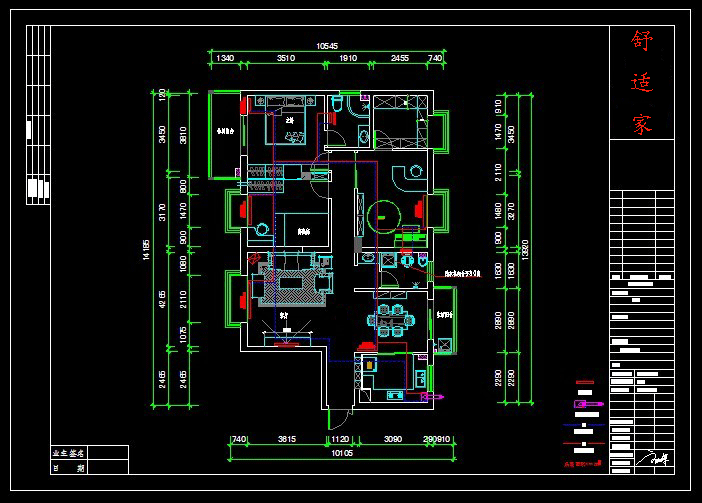

武汉武铁佳苑暖气片暗装设计图

注:暖气片1600、300为暖气片的高度,后跟面的10、7、18、14为暖气片的片数,高压铸铝根据房间的大小可以任意的拼接。800*400为卫生间采暖背娄的高度和宽度。
