设计方案
武汉长江金都暖气片采暖设计-德国菲斯曼WH1D24KW采暖锅炉
作者： 添加时间：2018-8-4 10:01:00 浏览：
武汉长江鑫都暖气片设计配置-德国菲斯曼WH1D24KW采暖锅炉+萨尼卡钢板式暖气片+爱水宝主管
设计要求:采暖面积105左右，要求暖气片暗装，采用双管同城走管方式，采暖执负荷需求150W/平方。
暖气片选配:
客厅供暖面积:47平方；暖气片选配大小为：900*1200 900*1200
主卧供暖面积:19.3平方；暖气片选配大小为：900*1000
客卧供暖面积：10.9平方;暖气片选配大小为：600*800
书房供暖面积：11.3平方；暖气片选配大小为：300*1400
主卫供暖面积：4平方;暖气片选用400*800背娄
次卫供暖面积:3.8平方;暖气片选用400*800背娄
壁挂炉:选用德国原装进口WH1D，放置在厨房。
暖气片阀门：采用意大利盖亚分集水器。
暖气片采暖管道:采用爱水宝ppr复合管。

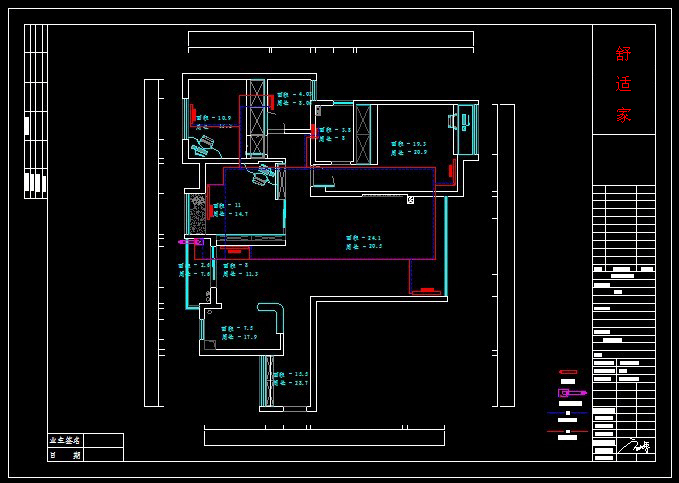

暖气片设计图
注:红线为暖气片进水，蓝线为暖气片回水。红色区域为暖气片放置位置。
