武汉菲斯曼暖气片明装设计-武汉阳光水岸小区老房子安装暖气

作者: 添加时间:2018-8-10 16:14:26 浏览:

   武汉阳光水岸暖气片明装设计配置-德国菲斯曼壁挂炉(24KWwh1D)+昂彼特堡高档压铸铝暖气片+爱水宝暖气管道+德国托米雷克阀门。

设计要求:暖气片明装,采用双管同程走管方式,采暖热负荷采用150W/平方,窗户大的房间可适量增加。
客厅暖气片配置:1600*10(暖气片高度为1600,片数为10片),散热量为:3250W
客厅暖气片配置:600*14,散热量为:3024W
主卧暖气片配置:300*21,散热量为:2940W
次卧1暖气片配置:600*11,散热量为:2376W
次卧2暖气片配置:300*16,散热量为:1840W
卫生间暖气片配置:400*800,散热量为:670W
燃气壁挂炉:选用德国原装进口壁挂炉24KW。
暖气片阀门:采用德国托米雷克阀门。
暖气片主管道采暖爱水宝PPR铝塑复合管道,使用寿命质50年。
以上设计系统免费质保2年,管道非人为损坏质保50年。

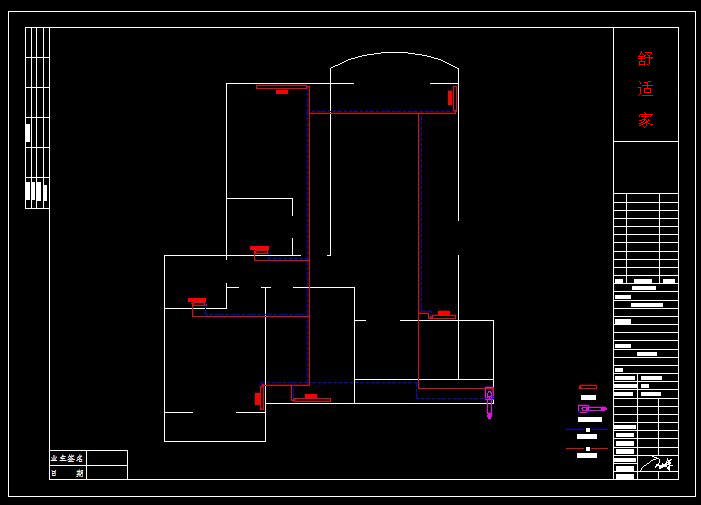

 武汉菲斯曼暖气片明装设计图红色区为暖气片放置图,红线为暖气片热水走管路线,蓝线为暖气片回水管走管线路。
